Beschreibung
Überblick

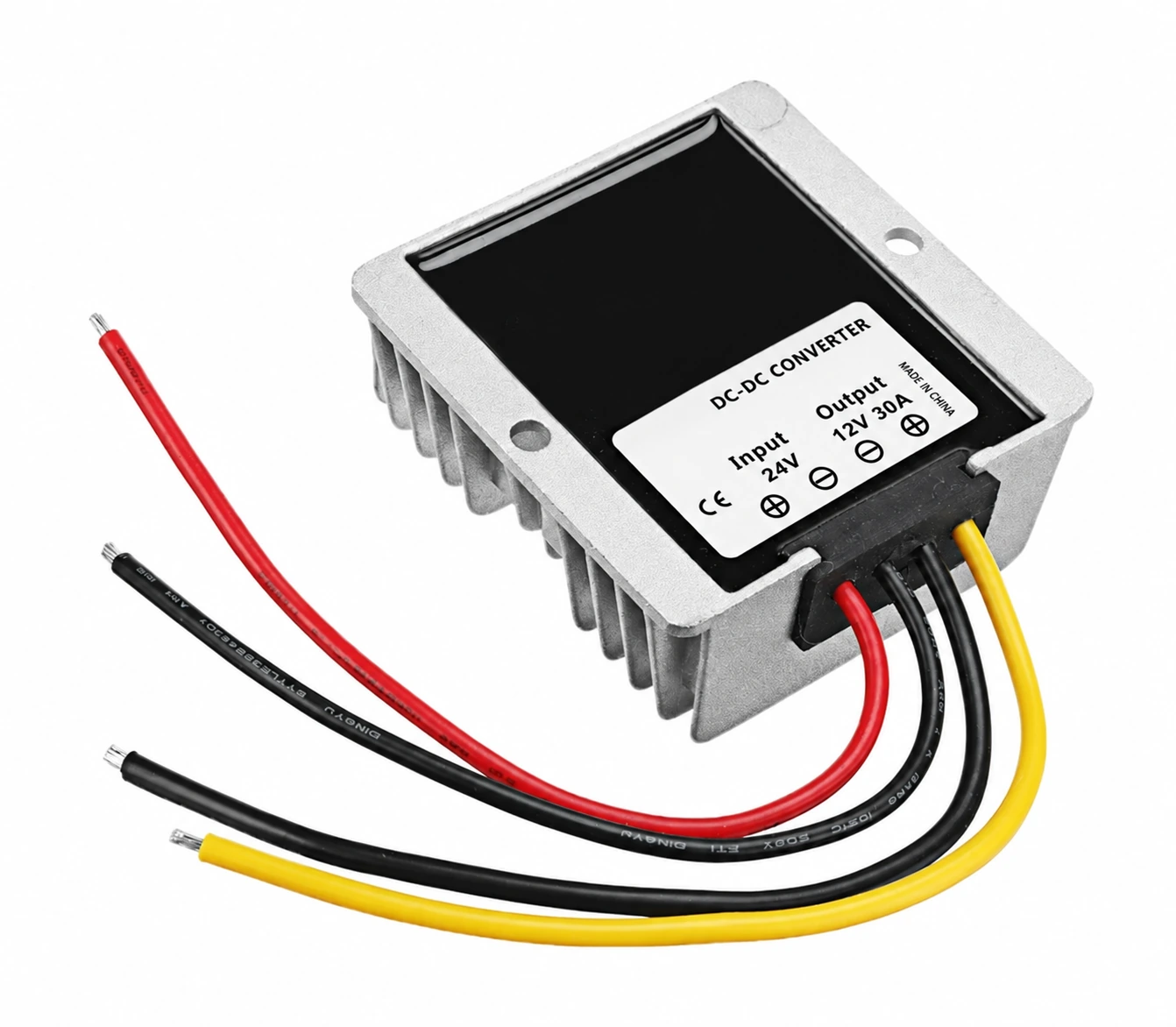

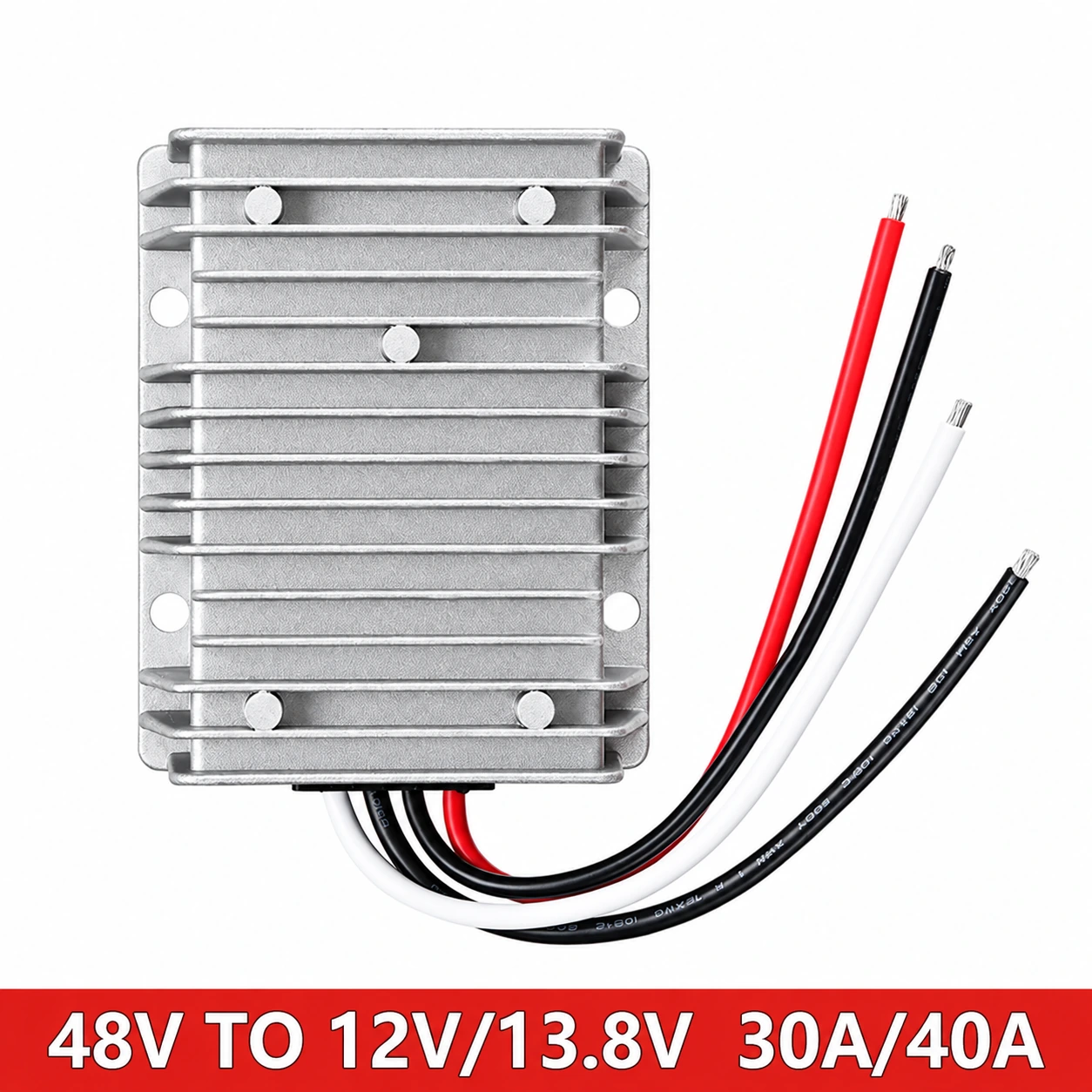

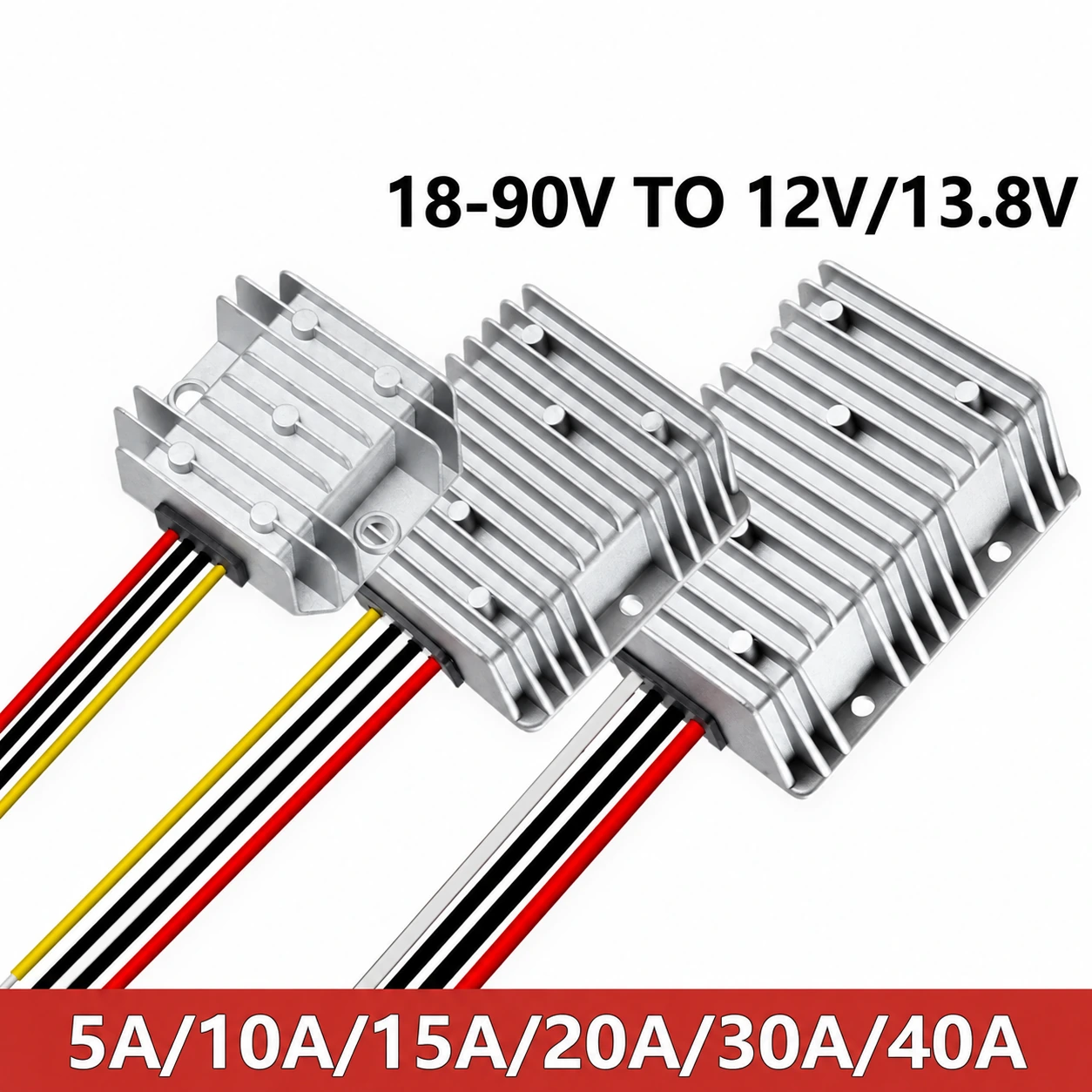

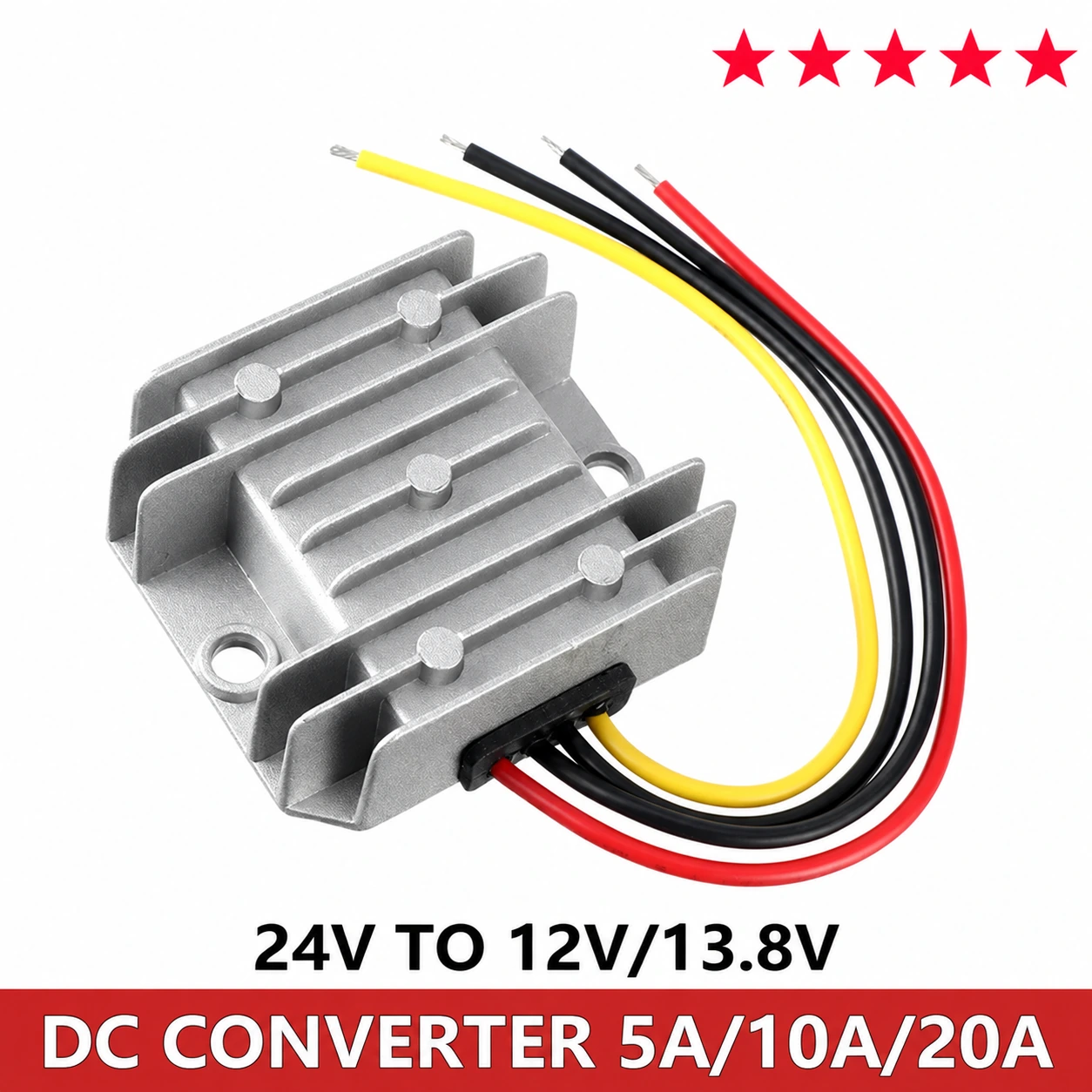

Dieser DC–DC-Abwärtswandler wandelt eine Versorgungsspannung von 18–36 V DC, 18–90 V DC oder 30–60 V DC in eine Ausgangsspannung von 12 V oder 13.8 V um. Dieses Angebot umfasst 36 Modelle mit Ausgangsströmen von 5–40 A.
Alle Werte unten sind Angaben des Lieferanten für das jeweilige Modell und wurden von PVShop nicht unabhängig geprüft. Wählen Sie oben ein Modell, um alle technischen Daten zu sehen und das Datenblatt herunterzuladen. Preis und Verfügbarkeit hängen von Ihrem Lieferland ab; die Auswahl oben zeigt die dafür verfügbaren Modelle.
Dokumentierte Eigenschaften
- IP-Schutzart: IP68 (für 1 von 36 Modellen dokumentiert)
- Galvanische Trennung: Nicht galvanisch getrennt (für 1 von 36 Modellen dokumentiert)
- Kühlung: Natürliche Kühlung (für 1 von 36 Modellen dokumentiert)
- Betriebstemperatur: −40 bis 50 °C (für 1 von 36 Modellen dokumentiert)
- Wirkungsgrad: 96% (für 1 von 36 Modellen dokumentiert)
Alle 36 Modelle in diesem Angebot
| Modell | Eingangsspannung | Ausgangsspannung | Ausgangsstrom | Ausgangsleistung | Wirkungsgrad |
|---|---|---|---|---|---|
| PVS-000675 | 18–36 V DC | 12 V | 5 A | ≈ 60 W | — |
| PVS-000692 | 18–90 V DC | 12 V | 5 A | ≈ 60 W | — |
| PVS-000690 | 18–90 V DC | 12 V | 10 A | ≈ 120 W | — |
| PVS-000694 | 18–36 V DC | 12 V | 10 A | ≈ 120 W | — |
| PVS-000696 | 18–90 V DC | 12 V | 15 A | ≈ 180 W | — |
| PVS-000701 | 18–36 V DC | 12 V | 15 A | ≈ 180 W | — |
| PVS-000685 | 18–90 V DC | 12 V | 20 A | ≈ 240 W | — |
| PVS-000698 | 18–36 V DC | 12 V | 20 A | ≈ 240 W | — |
| PVS-000666 | 18–90 V DC | 12 V | 30 A | ≈ 360 W | — |
| PVS-000671 | 18–36 V DC | 12 V | 30 A | 360 W | 96% |
| PVS-000668 | 18–36 V DC | 12 V | 40 A | ≈ 480 W | — |
| PVS-000681 | 18–90 V DC | 12 V | 40 A | ≈ 480 W | — |
| PVS-000676 | 18–36 V DC | 13.8 V | 5 A | ≈ 69 W | — |
| PVS-000693 | 18–90 V DC | 13.8 V | 5 A | ≈ 69 W | — |
| PVS-000691 | 18–90 V DC | 13.8 V | 10 A | ≈ 138 W | — |
| PVS-000695 | 18–36 V DC | 13.8 V | 10 A | ≈ 138 W | — |
| PVS-000697 | 18–90 V DC | 13.8 V | 15 A | ≈ 207 W | — |
| PVS-000702 | 18–36 V DC | 13.8 V | 15 A | ≈ 207 W | — |
| PVS-000686 | 18–90 V DC | 13.8 V | 20 A | ≈ 276 W | — |
| PVS-000699 | 18–36 V DC | 13.8 V | 20 A | ≈ 276 W | — |
| PVS-000667 | 18–90 V DC | 13.8 V | 30 A | ≈ 414 W | — |
| PVS-000672 | 18–36 V DC | 13.8 V | 30 A | ≈ 414 W | — |
| PVS-000669 | 18–36 V DC | 13.8 V | 40 A | ≈ 552 W | — |
| PVS-000682 | 18–90 V DC | 13.8 V | 40 A | ≈ 552 W | — |
| PVS-000677 | 30–60 V DC | 12 V | 5 A | ≈ 60 W | — |
| PVS-000688 | 30–60 V DC | 12 V | 10 A | ≈ 120 W | — |
| PVS-000703 | 30–60 V DC | 12 V | 15 A | ≈ 180 W | — |
| PVS-000683 | 30–60 V DC | 12 V | 20 A | ≈ 240 W | — |
| PVS-000673 | 30–60 V DC | 12 V | 30 A | ≈ 360 W | — |
| PVS-000679 | 30–60 V DC | 12 V | 40 A | ≈ 480 W | — |
| PVS-000678 | 30–60 V DC | 13.8 V | 5 A | ≈ 69 W | — |
| PVS-000689 | 30–60 V DC | 13.8 V | 10 A | ≈ 138 W | — |
| PVS-000704 | 30–60 V DC | 13.8 V | 15 A | ≈ 207 W | — |
| PVS-000684 | 30–60 V DC | 13.8 V | 20 A | ≈ 276 W | — |
| PVS-000674 | 30–60 V DC | 13.8 V | 30 A | ≈ 414 W | — |
| PVS-000680 | 30–60 V DC | 13.8 V | 40 A | ≈ 552 W | — |
≈ Berechnet aus Ausgangsspannung × Strom; keine eigene Leistungsangabe.
Das passende Modell wählen
- Wählen Sie ein Modell, dessen Eingangsbereich die niedrigste und die höchste Spannung Ihrer Versorgung abdeckt, auch während des Ladens: Ein 12-V-Batteriesystem kann dabei über 14 V erreichen.
- Halten Sie Ihre Dauerlast deutlich unter dem Nenn-Ausgangsstrom des gewählten Modells.

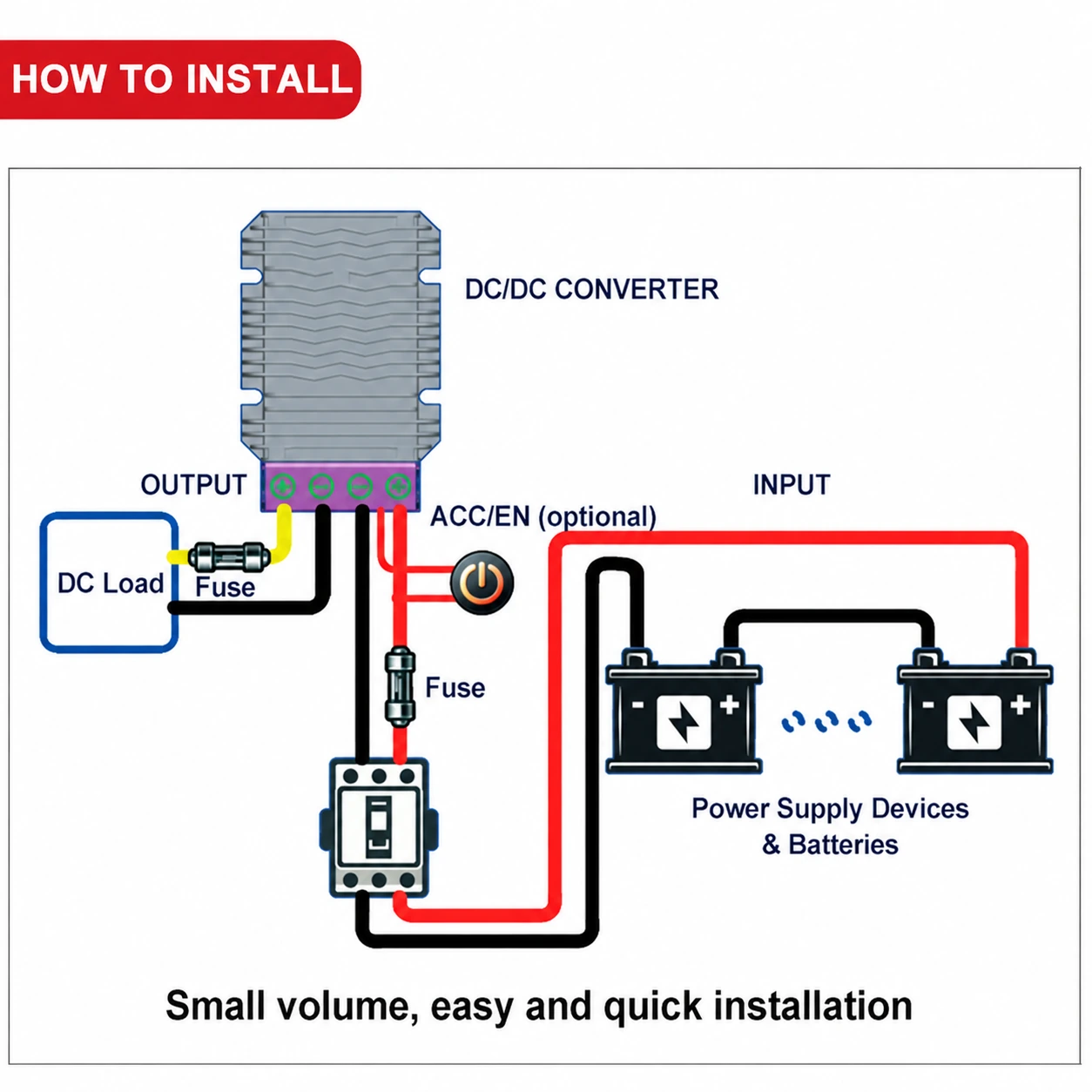

- Bei einem Abwärtswandler ist der Eingangsstrom geringer als der Ausgangsstrom. Bemessen Sie Kabel und Sicherungen auf jeder Seite für den dort fließenden Strom und setzen Sie die Eingangssicherung nahe an die Batterie.
- Jedes Modell hat ein eigenes PVShop-Datenblatt. Es erscheint mit allen technischen Daten, sobald Sie oben das Modell wählen.
