Descripción
Resumen

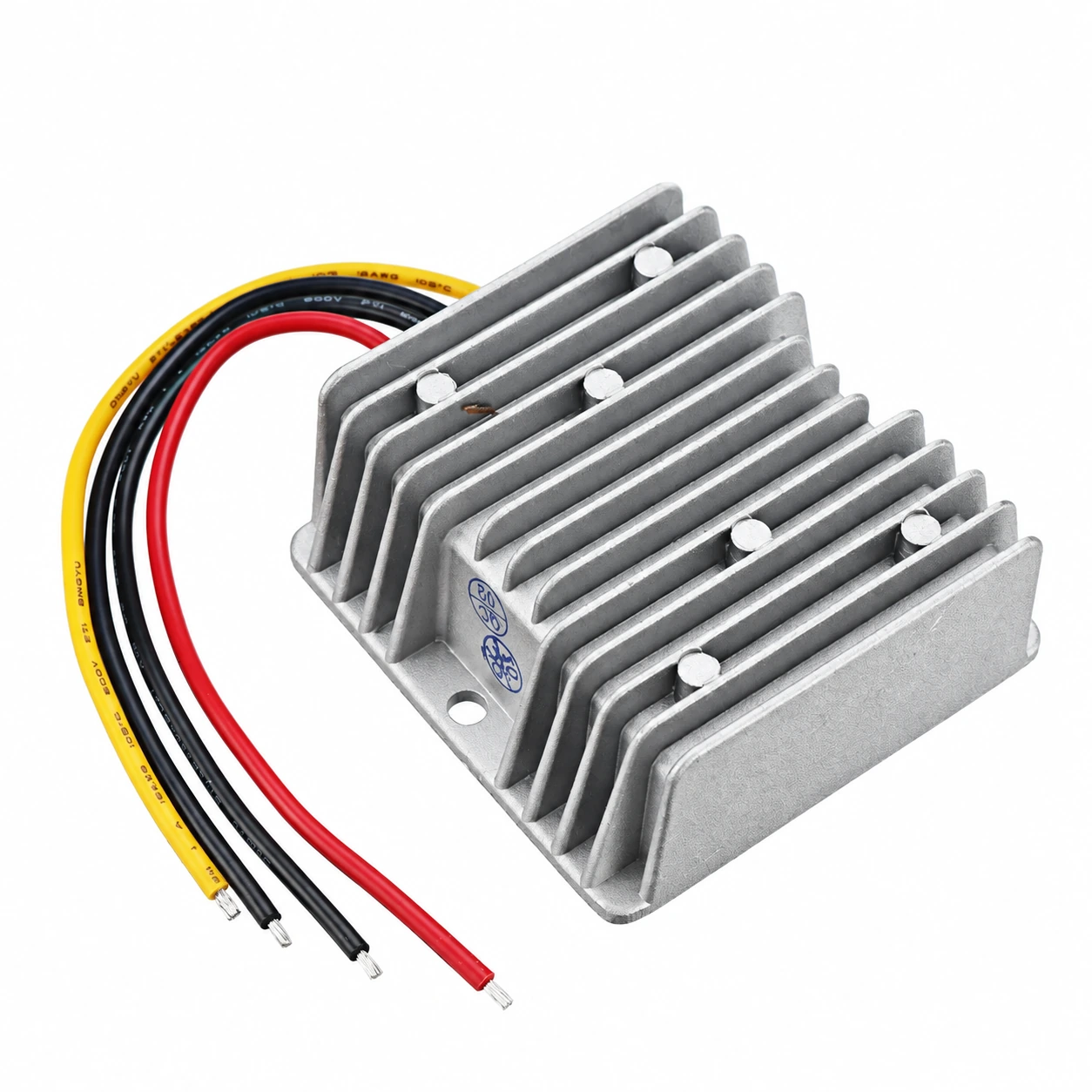

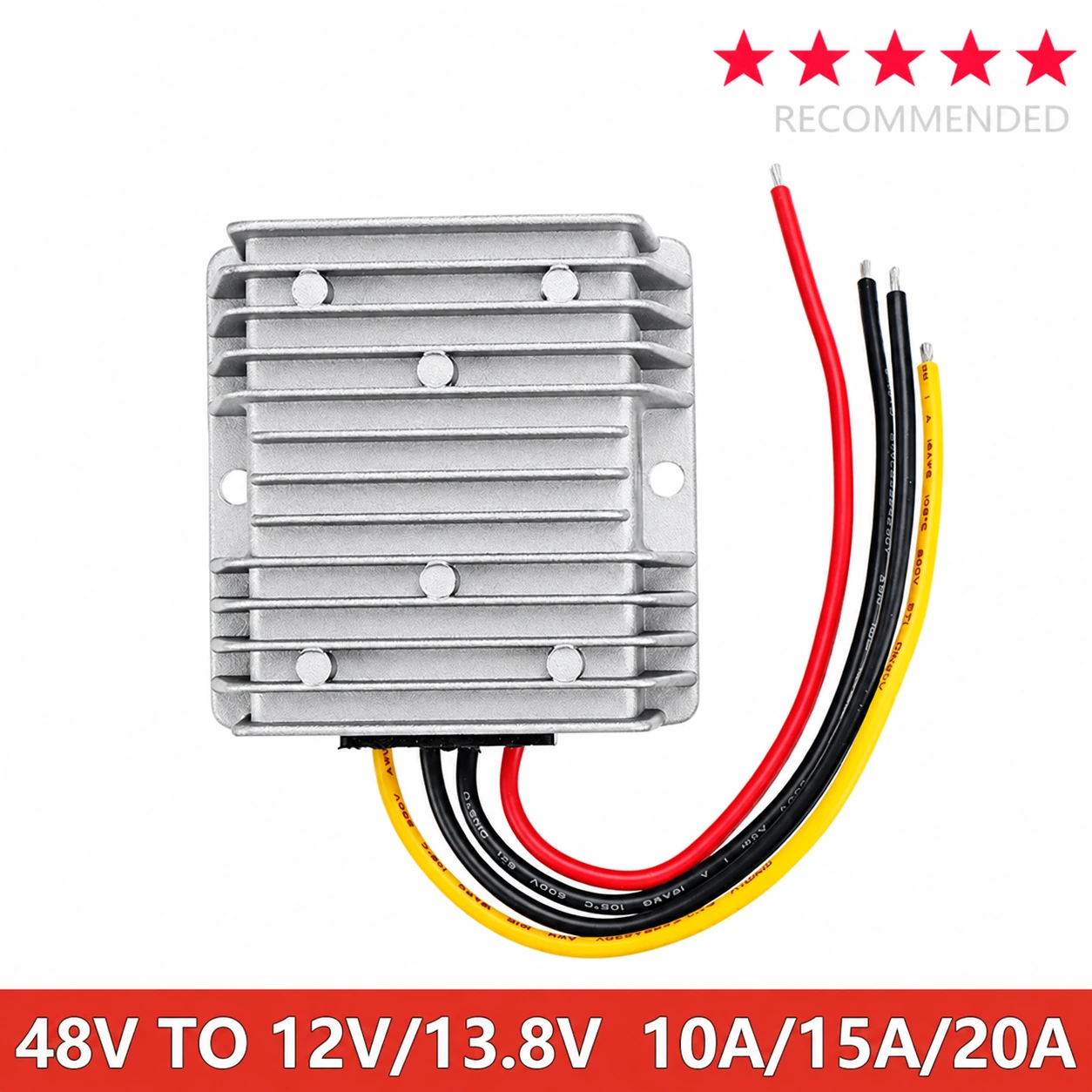

Este convertidor DC–DC reductor transforma una alimentación de 30–60 V DC, 48 V DC o 72 V DC en una salida de 12 V o 13.8 V. Esta ficha incluye 12 modelos con corrientes de salida de 10–20 A.
Cada valor de abajo lo declara el proveedor para ese modelo concreto y PVShop no lo ha comprobado de forma independiente. Elige un modelo arriba para ver todas sus especificaciones y descargar su ficha técnica. El precio y la disponibilidad dependen de tu país de entrega; el selector de arriba muestra los modelos disponibles para él.
Características documentadas
- Grado de protección IP: IP68 (documentado para 1 de 12 modelos)
- Aislamiento galvánico: No aislado (documentado para 1 de 12 modelos)
- Refrigeración: Refrigeración natural (documentado para 1 de 12 modelos)
- Temperatura de funcionamiento: de −40 a 50 °C (documentado para 1 de 12 modelos)
- Eficiencia: 94.9% (documentado para 1 de 12 modelos)
Los 12 modelos de esta ficha
| Modelo | Tensión de entrada | Tensión de salida | Corriente de salida | Potencia de salida | Eficiencia |
|---|---|---|---|---|---|
| PVS-000950 | 30–60 V DC | 12 V | 20 A | 240 W | 94.9% |
| PVS-000942 | 48 V DC | 12 V | 10 A | ≈ 120 W | — |
| PVS-000946 | 48 V DC | 12 V | 15 A | ≈ 180 W | — |
| PVS-000944 | 48 V DC | 13.8 V | 10 A | ≈ 138 W | — |
| PVS-000948 | 48 V DC | 13.8 V | 15 A | ≈ 207 W | — |
| PVS-000952 | 48 V DC | 13.8 V | 20 A | ≈ 276 W | — |
| PVS-000951 | 72 V DC | 12 V | 10 A | ≈ 120 W | — |
| PVS-000947 | 72 V DC | 12 V | 15 A | ≈ 180 W | — |
| PVS-000943 | 72 V DC | 12 V | 20 A | ≈ 240 W | — |
| PVS-000953 | 72 V DC | 13.8 V | 10 A | ≈ 138 W | — |
| PVS-000949 | 72 V DC | 13.8 V | 15 A | ≈ 207 W | — |
| PVS-000945 | 72 V DC | 13.8 V | 20 A | ≈ 276 W | — |
≈ Calculado como tensión de salida × corriente; no es una potencia nominal declarada.
Cómo elegir el modelo
- Algunos modelos solo indican una tensión de entrada nominal. Comprueba el rango de entrada admitido en la ficha técnica del modelo antes de conectarlo a un sistema de baterías, cuya tensión sube durante la carga.
- Mantén la carga continua claramente por debajo de la corriente de salida nominal del modelo elegido.
- En un convertidor reductor, la corriente de entrada es menor que la de salida. Dimensiona los cables y fusibles de cada lado para la corriente de ese lado y coloca el fusible de entrada cerca de la batería.
- Cada modelo tiene su propia ficha técnica de PVShop, que aparece con todas las especificaciones al seleccionar el modelo arriba.
